모델명 : TDR200

제품용도 : 토양수분/토양 전기전도도/암반 변형(rock mass deformation) 측정 시스템

TDR200

▶ 토양수분/토양전기전도도 측정시스템

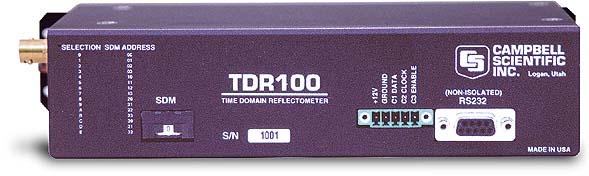

• 모델명 : TDR100

• 채널확장의 개념으로 데이터로거 1대에 최대 512개까지 센서를 연결가능

• 암반 변형(rock mass deformation)에 대한 감지 시스템으로 적용 가능

• 방식 : TDR

• 측정범위 : 0 ~ 100%, 0 ~ 5 dS/m

• 아래 그림처럼 SDMX50(채널확장기/보호함)을 피라미드 형태로 계속 연결하여 최대 512개까지 TDR 센서를 연결 가능

• PCTDR 소프트웨어를 사용하여 센서별 측정용 펄스신호를 적절히 조절하여 정확한 토양수분 함량을 측정

• 암반속에 매설한 코엑셜 케이블의 길이 변화를 감지하여 암반 변형을 감지

• 다양한 종류의 TDR센서 지원

   CS605 : 3 rod, 30 cm TDR probe, 표준 센서케이블(최대 15미터 제한)

                토양 전기전도도 1.5 dS/m 이하용

   CS610 : 3 rod, 30 cm TDR probe, 저손실 센서케이블(최대 25미터 제한)

                토양 전기전도도 1.5 dS/m 이하용

   CS630 : 3 rod, 15 cm TDR probe, 표준 센서케이블(최대 15미터 제한)

                토양 전기전도도 4.5 dS/m 이하용

   CS635 : 3 rod, 15 cm TDR probe, 저손실 센서케이블(최대 25미터 제한)

                토양 전기전도도 4.5 dS/m 이하용

   CS640 : 3 rod, 7.5 cm TDR probe, 표준 센서케이블(최대 15미터 제한)

                토양 전기전도도 5 dS/m 이하용

   CS645 : 3 rod, 7.5 cm TDR probe, 저손실 센서케이블(최대 25미터 제한)

                토양 전기전도도 5 dS/m 이하용

▶ 제원

• 펄스 발생기 출력 : 250mV ~ 50Ω

• 출력 임피던스 : 50 Ω ± 1 %

• 결합 펄스 발생기 및 샘플링 회로의 시간 응답 : ≤ 85ps

• 펄스 발생기 수차 : 최초 1ns 내에서 ± 16 %; 1ns 후 ± 1 %

• 펄스 길이 : 25.5 µs

• 작동 주파수 : 약 11.75GHz의 대역 중심

• 파형 샘플링 : 선택한 길이에 대한 20-10112 개의 파형 값

• 범위 : 거리 (Vp = 1) (편도 이동) 0 ~ 3800 m

           시간 (편도 이동) 0 ~ 27.75 µs

• 분해능 : 거리 1.35 mm

              시간 <4.4 ps

• 파형 평균 : 1 ~ 128

• 정전기 방전 보호 : ± 8kV @ 2Ω 공기

                      ± 4kV @ 2Ω 접점

• 서지 보호 : ± 2 kV @ 2Ω

• 전원 공급 장치 : 비 조정 12VDC

• 전류 드레인

• 측정 중 : 120mA

• 슬립 모드 : 1mA

• 온도 범위 : –40 ~ 85 ° C

• 높이 : 10.7cm (4.2 인치)

• 가로 : 5.1cm (2.0 인치)

• 길이 : 21.6cm (8.5 인치)

• 무게 : 0.79kg (1.75 파운드)
