통합형 기상장비 자료입니다.

작성자
: 관리자
등록일
: 2014-08-27
조회수
: 3522
첨부파일
:

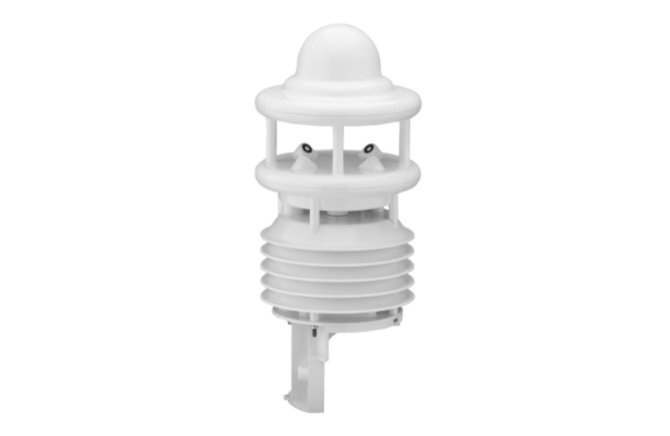

통합형 기상센서(웨더스테이션)



WS600-UMB












































































































































































































제원
치수 Ø 약. 150mm, 높이 약. 343mm
무게 대략. 1.5kg
통신 RS485
전원 공급 11…. 32VDC
전원 공급 24 VDC +/- 10 % (히터)
전력 소비 40VA (히터)
작동 온도 -50 ... 60 ° C (히터 포함)
작동 습도 0 ... 100 % RH
케이블 길이 10m
보호 수준 하우징 IP66
표준 / 규정 IEC 61724-1 : 2017 준수
마스트 장착 마스트 직경 60-76 mm

온도



원리 NTC
측정 범위 -50 ... 60 ° C
단위 ° C
정확도 ± 0.2 ° C (-20 ... 50 ° C), 그렇지 않으면 ± 0.5 ° C (>-30 ° C)

상대 습도



측정 범위 0 ~ 100 % RH
단위 % RH
정확도 ± 2 % RH

기압



원리 MEMS
측정 범위 300 ... 1200 hPa
단위 hPa
정확도 ± 0.5hPa (0 ... 40 ° C)

풍향



원리 초음파
측정 범위 0 ~ 359.9 °
단위 °
정확도 <3 ° RMSE> 1.0m / s
분해능 0.1

풍속



원리 초음파
측정 범위 0 ... 75m / s
단위 m / s
정확도 ± 0.3m / s 또는 ± 3 % (0 ... 35m / s) ± 5 % (> 35m / s) RMS
분해능 0.1m / 초

강수량



물방울 크기 0,3… 5mm
감지 감도 0,01mm / h
입자 속도 0.9 ... 15.5 m / s
강수량 유형 눈비
고체 침전 5.1 ~ 30mm
강도 범위 0.5… 200mm / h
강도 분해능 0.01mm / h
분해능 0.1mm
정확도 20 %

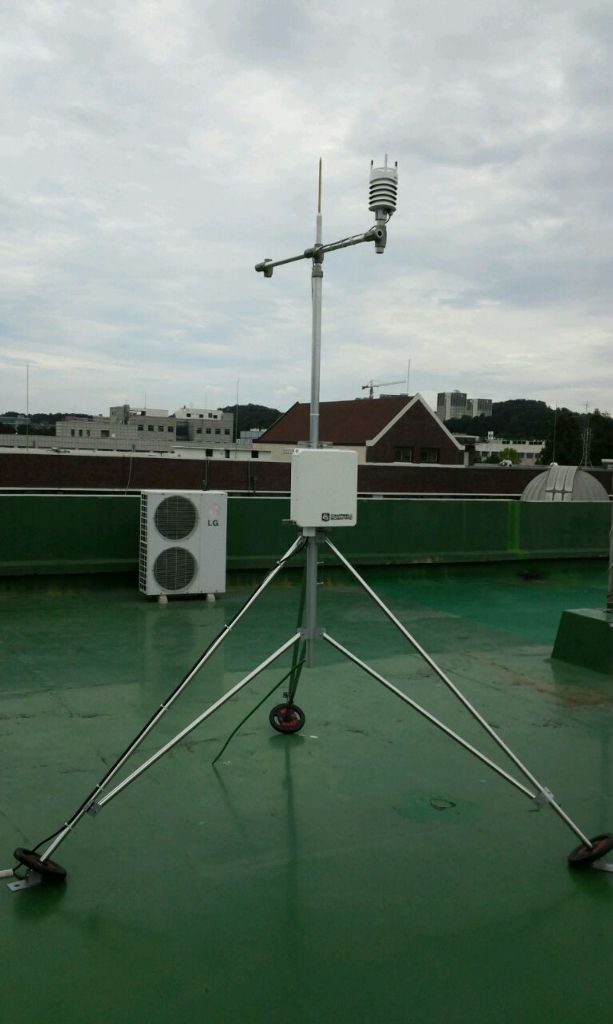

설제 설치 모습

 - 구성 요소 : 통합형 기상센서, 데이터로거 및 보호함체, 기상관측타워


3m 기상타워(WXT520).JPG

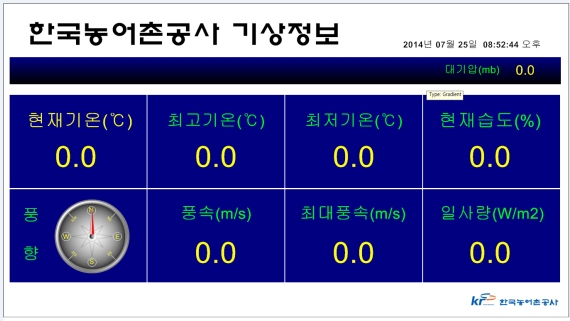

실시간 Display 화면
