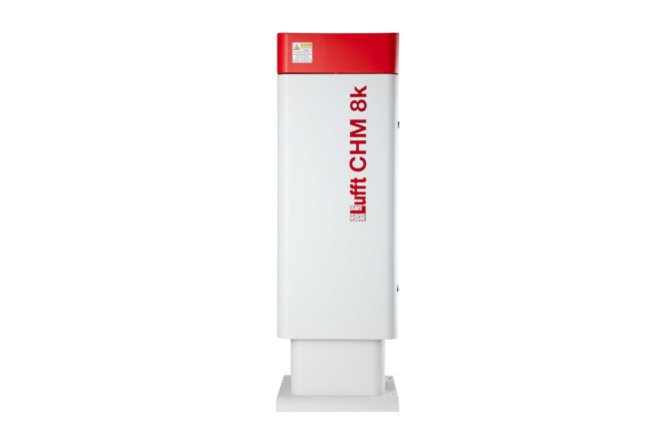

모델명 : CHM 8k

제품용도 : 운고계

 CHM 8k

- 설명 에어로졸 후방산라 프로파일러 ( 라이다 방식 )

- 측정범위 0 ... 10,000 m ( 0... 32,808 ft)

- 시간분해능 2... 600 초

- 해상도 5, 10, 15m

- 품질관련 추가변수 외부/내부 온도, 윈도우 상태, 레이져 상태, 수신기 상태

- 관측 변수 운고의 층위별 운량(CBH), 구름 침투 깊이(CPD), 에어로졸 층 높이(ALH)

- 레이어 수 1~9 레이어(프로그래밍 가능)

- 구름층위 3개층 설정 ( 프로그램적은로 9개층 설정가능)

- 추가정보 구름 운량(옥타 단위) (WMO 2700), 수직 가시성(m 단위), 하늘 상태 지수

통신환경

- 표준 인터페이스 RS485(ASCII 통신)

- LAN(웹 인터페이스, (S-)FTP, NetTools)

- 옵션 인터페이스 DSL 모뎀, 서비스용 RS232

전원환경

- 전원공급 230VAC 또는 115VAC, ±10%

- 전력 소비량 250W(표준), 800W(최대 난방 모드)

- UPS(옵션기능) 1시간 이상의 백업용 배터리 장착

- 레이저광원 파라미터

- 광원 Nd:YAG 고체 레이저

- 파장 905 nm

- 펄스 에너지 < 3

- 원리 펄스 반복 주파수 8kHz

- 측정 범위 펄스 대역폭 25nm

- 단위 시야 수신기 1.1 mrad

안전관련 작동사항

- 환경 준수 ISO 10109 - 11

- 레이저 보호 등급

- 1M, IEC 60825-1:2014; 2007년 6월 24일자

- 레이저 공지 No. 50에 따른 편차를 제외하고 21 CFR 1040.10을 준수합니다.

- 보호 레벨 하우징 IP65

- 전기 안전 EN 61326 - 1 클래스 B

- 인증 CE FCC/CSA와 호환되는 115VAC 버전

- 국제 표준 ICAO 취약점 요구 사항 준수

- 작동 조건

- 온도 범위 -40...+50 °C

- 상대습도 0... 100 %

- 풍속 55m/s

외관

- 치수 500 x 500 x 1550mm

- 중량 70kg ,  (130kg 케이스포함)

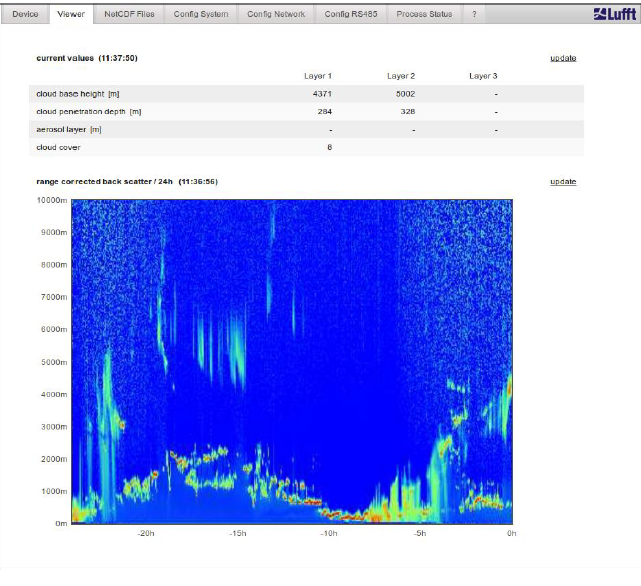

 CHM 8K 웹 서버 가동 (LAN 통신 연결시 사용가능)

CHM 15K FTP 클라이언트; AFD 스트립터 사용 (FTP 서버 구축 시 사용가능)

   : 분할 된 NetCDF Data를 전송

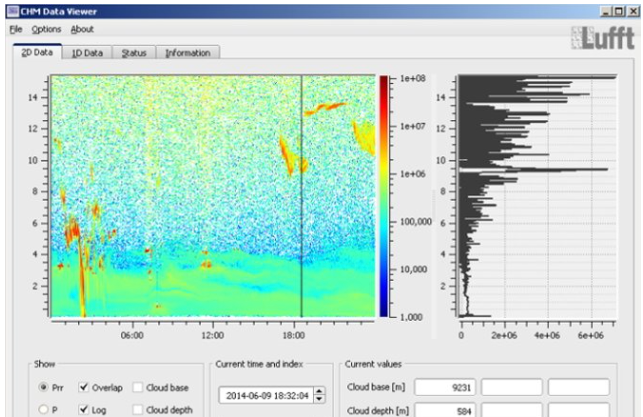

CHM Data Viewer - software 전용 소프트웨어

• 차트 : backscatter profile, 운고, 연직 시정, MLH, Sky condition(oktas)
